Die Flächenrückführung vom Scan zum Modell



 Digimold Reverse Engineering ,seit 2001 ihr Experte für Hochwertige Flächenrückführungen ,3D-Scans, Bauteilvermessungen , Werkzeugkorrekturen und vielem mehr.

Exakte Flächenrückführungen von STL Daten aus dem 3D-Scan in STP Daten.

Die Flächenrückführung ist ein Prozess aus dem Bereich des Reverse Engineering und bezeichnet die Überführung des 3D-Scans eines Objektes in ein CAD-Flächenmodell bzw. ein Volumenmodell.

Der Begriff CAD ist die Abkürzung für computer aided Design, also einer Technologie zur Konstruktion und Dokumentation, die das manuelle Zeichnen automatisiert und Objekte dreidimensional auf dem Computer darstellt, es entsteht ein virtuelles Modell. Auf Flächenrückrührung übertragen bedeutet das, es wird ein Polygonnetz (STL) in ein CAD-Modell (zum Beispiel STEP) umgewandelt, in der Regel durch drei verschiedene Verfahren – der automatischen Flächenrückführung, der Hybrid-Flächenrückführung oder der parametrischen Flächenrückführung. Diese Verfahren unterscheiden sich lediglich in der Herangehensweise. Aus den erzeugten CAD-Modellen können klassische technische Zeichnungen abgeleitet werden, die weitere Verwendungsmöglichkeiten bieten. Die erzeugten CAD-Modelle vereinfachen zudem die Qualitätskontrolle und Qualitätssicherung bei Fertigungsprozessen.

Die Flächenrückführung kommt insbesondere dort zum Einsatz, wo an realen Objekten gearbeitet und gleichzeitig für weitere Verarbeitungsschritte ein digitales Modell benötigt wird. Der zentrale Vorzug dieser Messmethode ist zum einen die Präzision der Messdaten, die mithilfe moderner und hochauflösender 3D-Scanner gewonnen werden. Zum anderen lassen sich mittels 3D-Scan auch wertvolle und/oder empfindliche Objekte wie beispielsweise Prototypen, Einzelstücke oder unersetzliche Kunstgegenstände vermessen, da der Prozess berührungslos und damit zerstörungsfrei und schonend abläuft.
Mittels Reverse Engineering wird also ein umgekehrter Konstruktionsprozess, nämlich vom vorhandenen Objekt zum Datenmodell, beschritten. Diese Technik findet vorrangig für Freiformflächen Anwendung, typische Einsatzgebiete für diese Form der Erstellung von CAD-Flächenmodellen sind:

• Designobjekte
• Glasflakons, Glasflaschen
• Kunststoffbauteile
• Gussteile
• Gebrauchsgüter
• Werkzeugbau
• Formenbau
• Luftfahrtbranche
• Raumfahrtindustrie
• Industrie-Design
• Kunst und Kultur
• Schiffsbau
• Automobilindustrie
Haben Sie Fragen oder möchten Sie unsere Dienstleistung in Anspruch nehmen? Hier finden Sie alle Kontaktoptionen.

Flächenrückführung durch Digimold

Flächenrückführung einer Welle
Wir sind seit 2001 etablierter Spezialist im Bereich Reverse Engineering und als solcher gern bereit, Sie bei Ihrem Projekt zu unterstützen. Wir erstellen zunächst einen 3D-Scan eines Objektes, Bauteils oder Werkzeugs jeglicher Art und Größe. Dieser Vorgang erfolgt berührungslos und selbstverständlich zerstörungsfrei mittels hochauflösender 3D-Scan-Technologie. Nach der 3D-Vermessung werden die Scandaten optimiert. Die anschließende Flächenrückführung erfolgt hochgenau und präzise und wird je nach Vorgabe sehr nah am Polygonnetz erzeugt.

Bei unserer Dienstleistung im Rahmen der Flächenrückführung werden hochwertigste und stetige Flächen sowie Flächenverbunde mittels spezieller Flächenrückführungssoftware erstellt, die allerhöchste Ansprüche erfüllen. Die Dateiausgabe ist in allen Formaten möglich. Die so erzeugten Flächen werden je nach Wunsch wasserdicht exportiert. Somit können sowohl komplett neue Datensätze erstellt als auch partiell neu ermittelte Flächenrückführungsdaten in bereits vorhandene CAD-Daten eingefügt werden.

Höchste Flächenqualitäten sind jederzeit unser Anspruch. Denn nur mithilfe von Flächenübergängen ohne Überschneidungen und Lücken lässt sich die Kompatibilität unserer generierten Daten gewährleisten. So stellen wir sicher, dass unsere CAD-Daten reibungslos in unterschiedlichste Zielsysteme eingelesen und dort vom Kunden jeder gewünschten weiteren Bearbeitung unterzogen werden können.

Flächenrückführungen werden von uns bereits seit mehr als 15 Jahren erfolgreich realisiert. Dank unserer langjährigen Erfahrung in der 3D-Messtechnik sind wir in der Lage, schnell und passgenau zu erfassen, welche Leistungen Sie benötigen, um Ihr Projekt voranzubringen und den Erfolg zu gewährleisten. Profitieren Sie von unserer umfassenden Erfahrung und vereinbaren Sie einen Termin mit unseren Experten!

Wie funktioniert die Flächenrückführung genau?

Der grundlegende Sinn des Verfahrens liegt darin, vorhandene Bauteile, Werkzeuge, Musterteile, Designbauteile, aber auch andere Objekte wie Kunstgegenstände und Ähnliches mittels einer hochgenauen 3D-Digitalisierung zu vermessen und aus den dabei gewonnen Daten im Anschluss mittels Reverse Engineering Flächen zu erzeugen.

Folgende Arbeitsschritte sind bei der Flächenrückführung zu gehen:

•    Scan des Bauteiles bzw Objektes
•    STL-Daten des Polygonnetzes einlesen
•    Diese Daten analysieren und bearbeiten
•    auf den Netzdaten einzelne Flächen und Komplett geschlossenes Netz erzeugen
•    Erstellte Flächen analysieren und optimieren

Ausgangspunkt für eine Flächenrückführung ist also eine Polygonfläche, die aus Dreiecken aufgebaut ist. Der größte Aufwand bei der Durchführung des Verfahrens entsteht beim Einteilen der Polygonflächen in sogenannte Patches. Hierbei werden manuell Flächen auf die aufbereiteten 3D-Scandaten gelegt und ein C2-stetiger Flächenverband erzeugt. Dieser Flächenverband kann im Anschluss in Standard-CAD-Formate (z. B. IGES, VDA, STEP, CATIA) exportiert und bei Bedarf einer weiteren Bearbeitung unterzogen werden.

Anwendung findet das Verfahren beispielweise, wenn für vorhandene Werkzeuge keine oder keine aktuelle CAD-Dokumentation vorhanden ist. Bisweilen sind die Daten im Laufe der Jahre verloren gegangen, oftmals müssen auch CAD-Modelle zu Bauteilen erstellt werden, zu denen es nie CAD-Daten gab. In manchen Fällen wurden auch laufende Nachbesserungen nicht dokumentiert und die Datensätze sind nicht auf dem aktuellen Stand der Objektentwicklung. Um für die Bauteile an aktuelle und korrekte CAD-Daten zu gelangen, wird das Objekt gescannt und via Flächenrückführung in ein Flächenmodell umgewandelt.

So können von Grund auf neue Datensätze gewonnen oder bestehende CAD-Modelle auf den neuesten Stand gebracht werden.

Weiter unten sehen Sie einen sehr kleinen Auszug aus unseren Flächenrückführungen.

Haben Sie Fragen zum Thema Flächenrückführung? Schreiben Sie uns einfach

Flächenrückführung Gussteil Beispiel

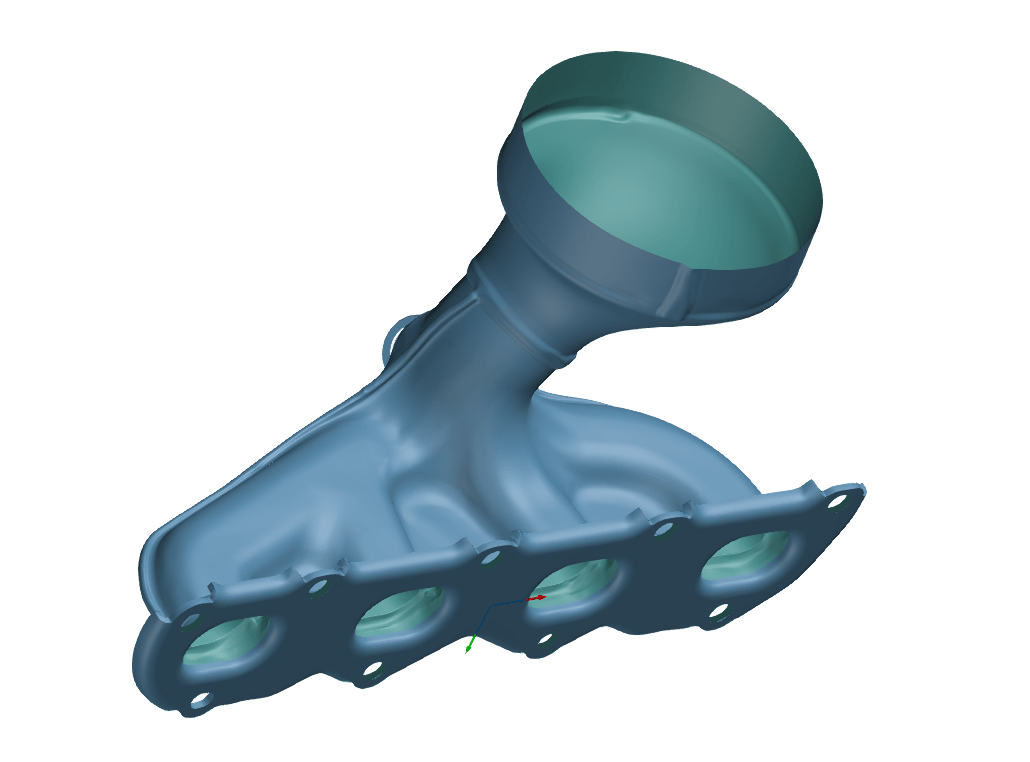

Flächenrückführung Krümmer

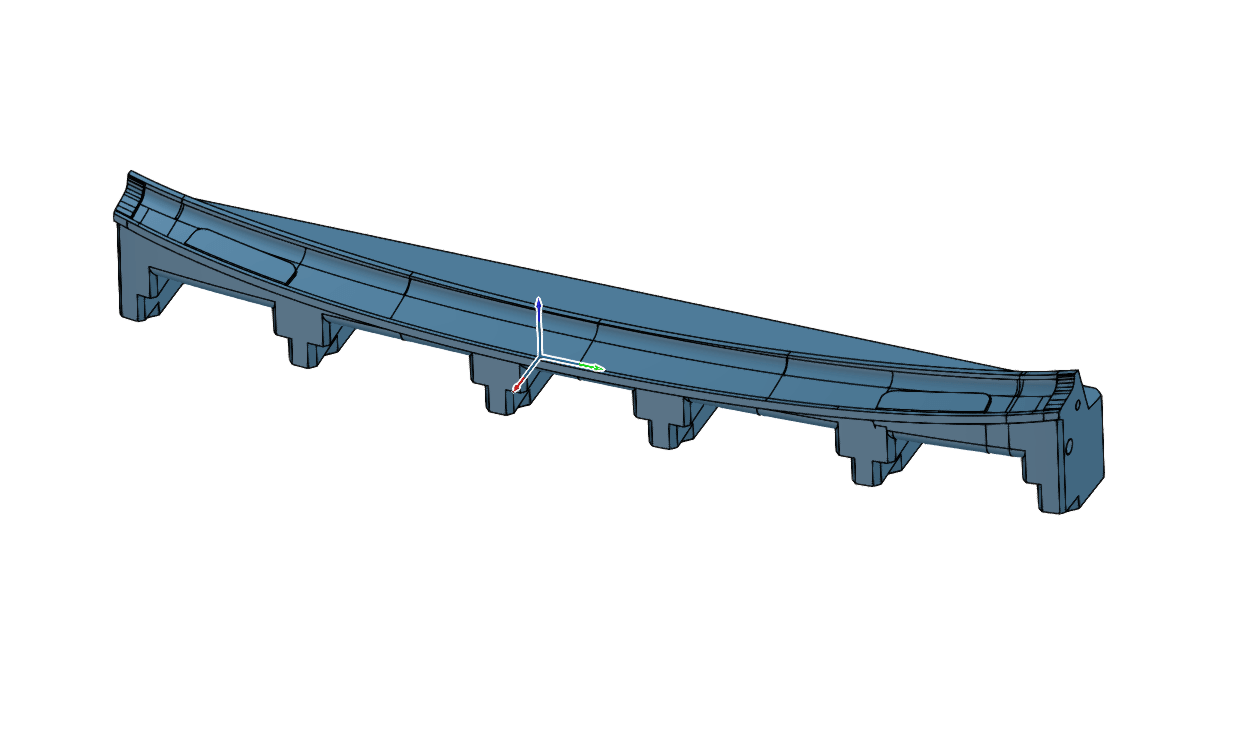

Flächenrückführung Kunststoff Bauteil

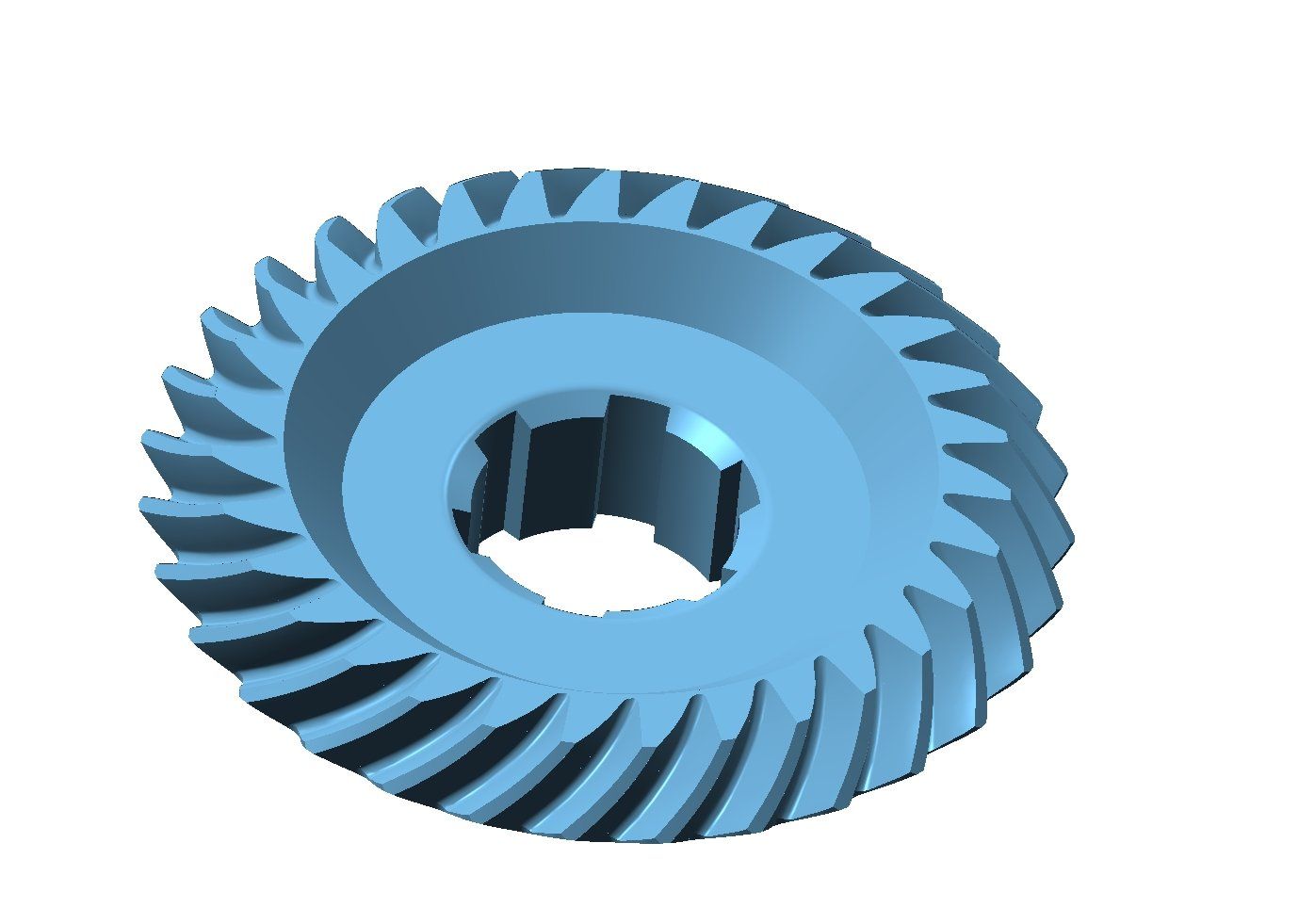

Flächenrückführung Zahnrad

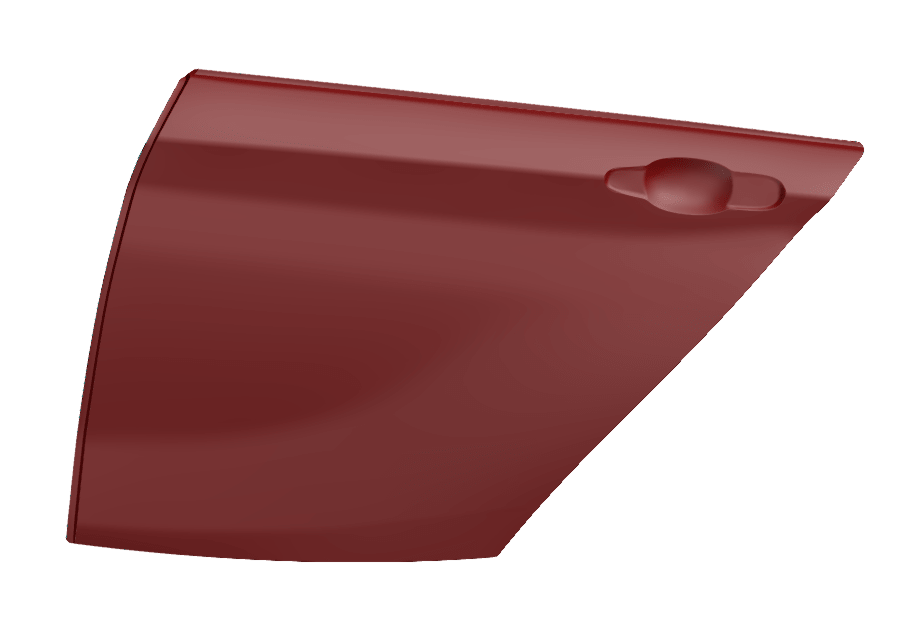

Flächenrückführung Autotür
Flächenrückführung Blechteil
Flächenrückführung Spritzguss Schnecke

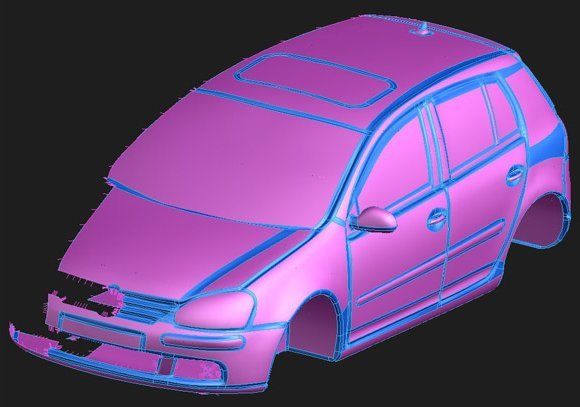

Flächenrückführung Automodell
Flächenrückführung Netzdaten Hubschraubermodell
Flächenrückführung Netzdaten mit CAD Daten Hubschraubermodell
Fertige Daten der Hubschraubermodell Flächenrückführung
Flächenrückführung Autoschlüssel

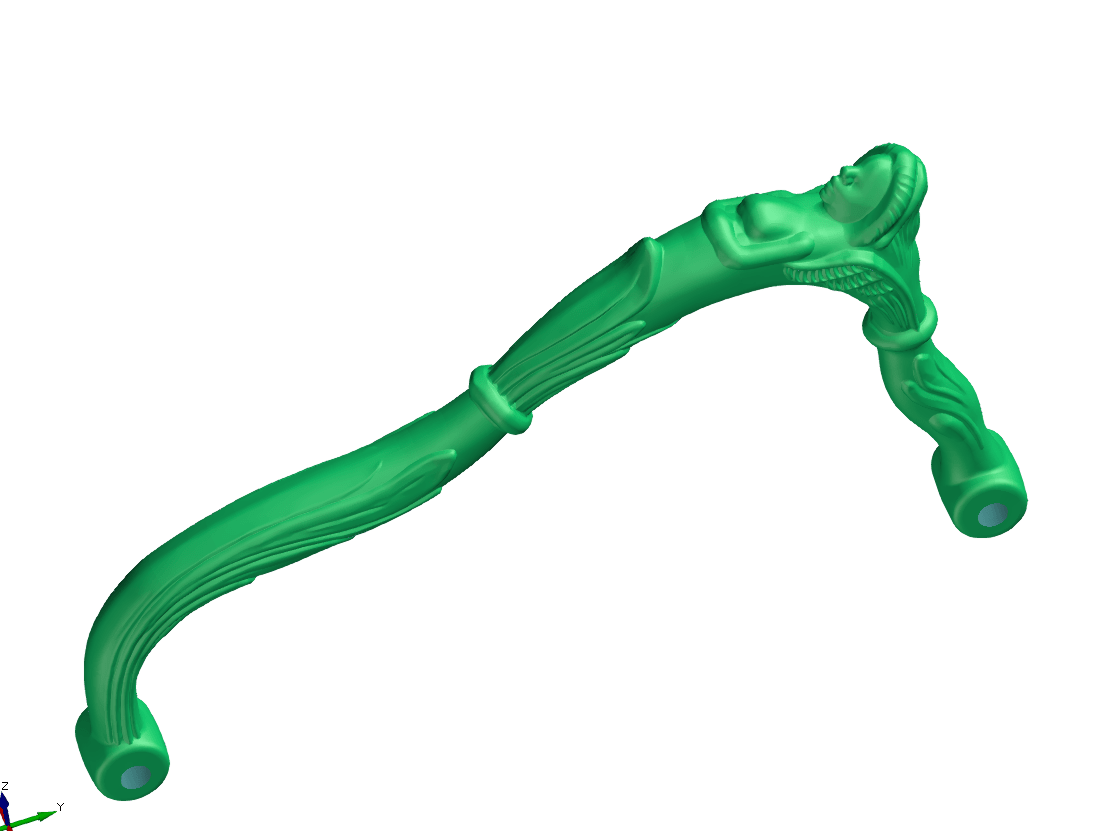

Flächenrückführung eines Griffes

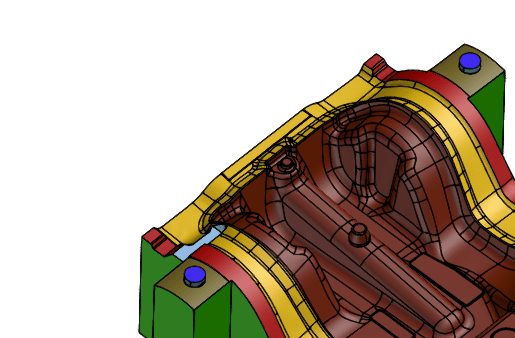

Flächenrückführung Blasform

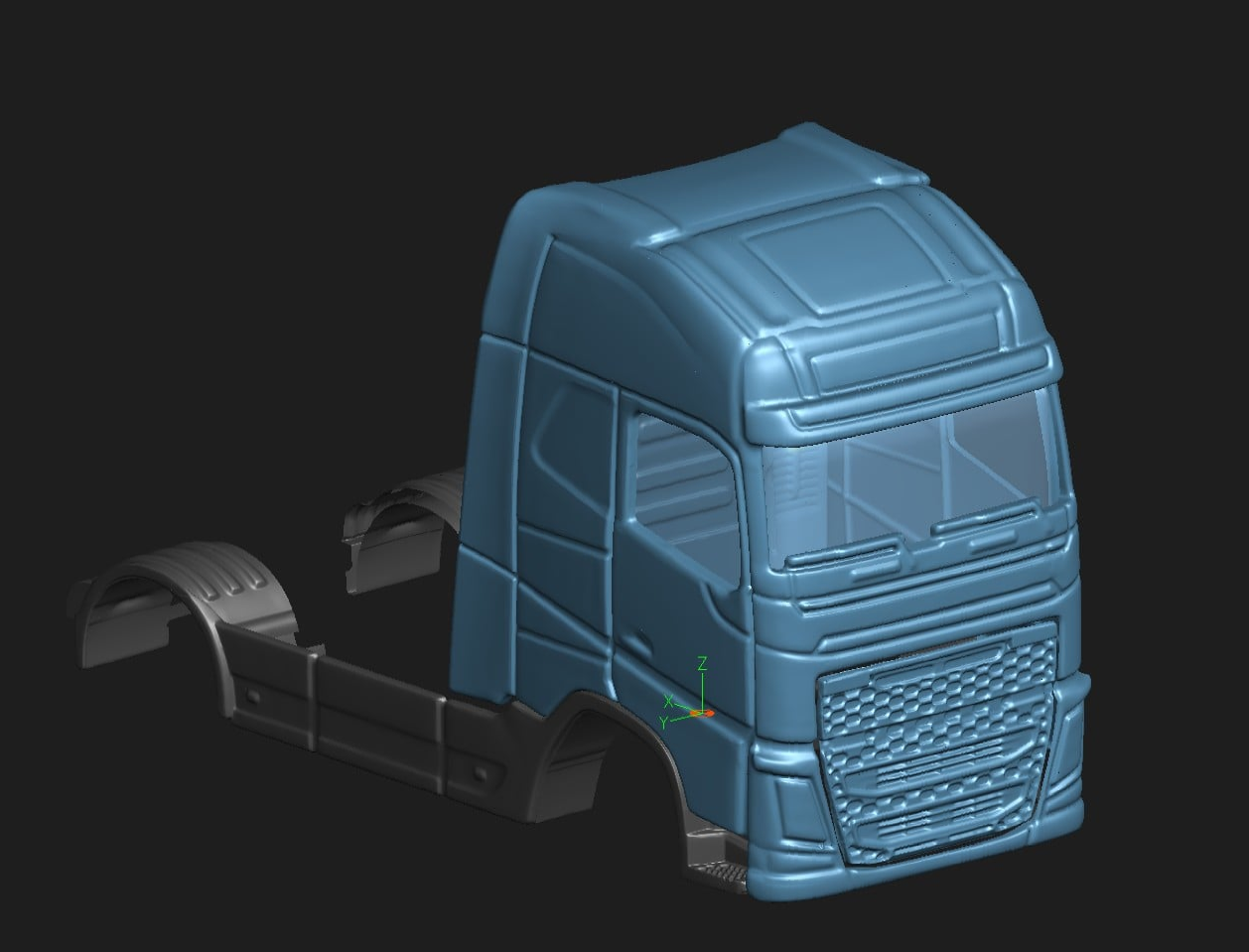

Flächenrückführung Truck Modell

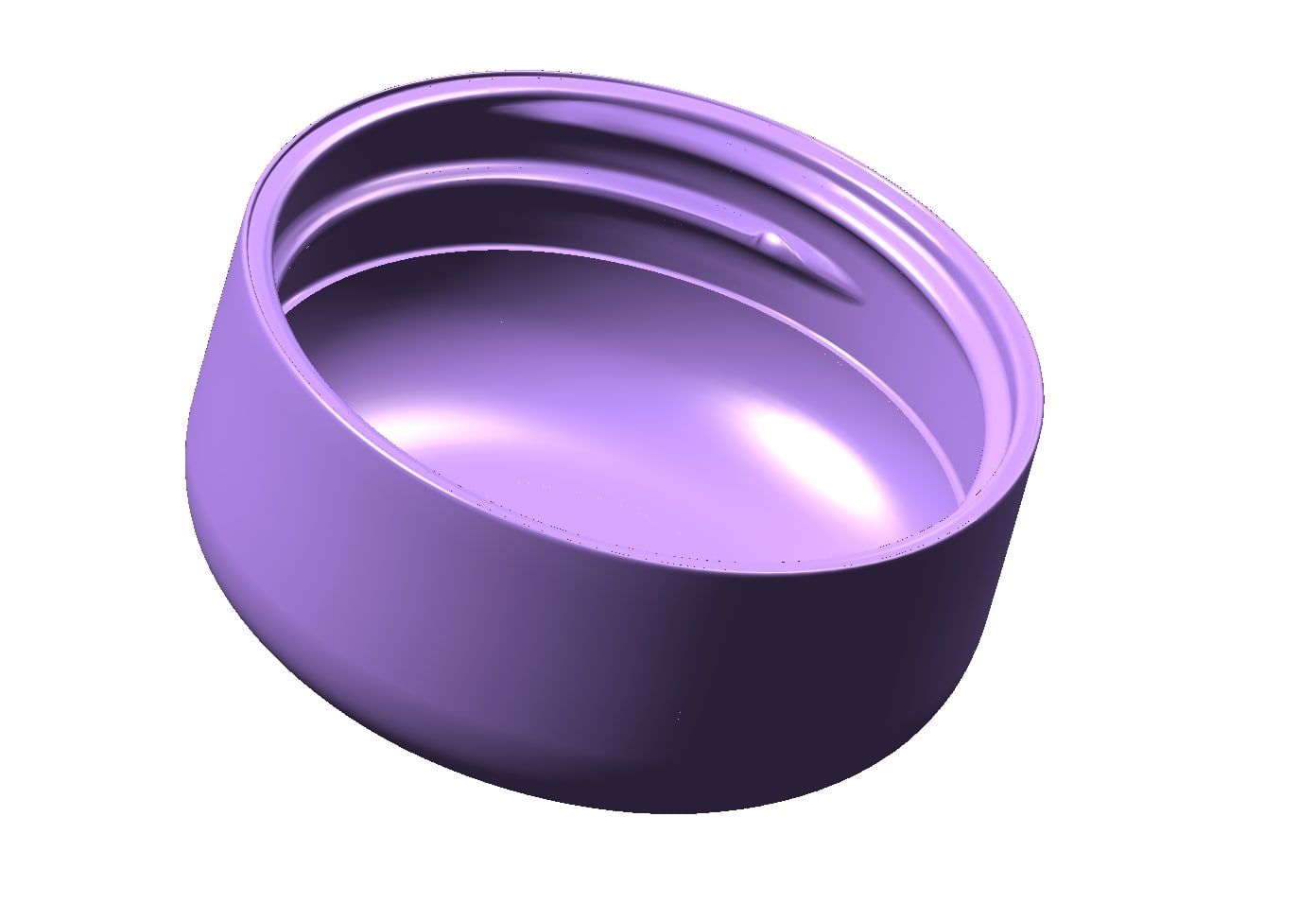

Flächenrückführung Flaschenverschluss

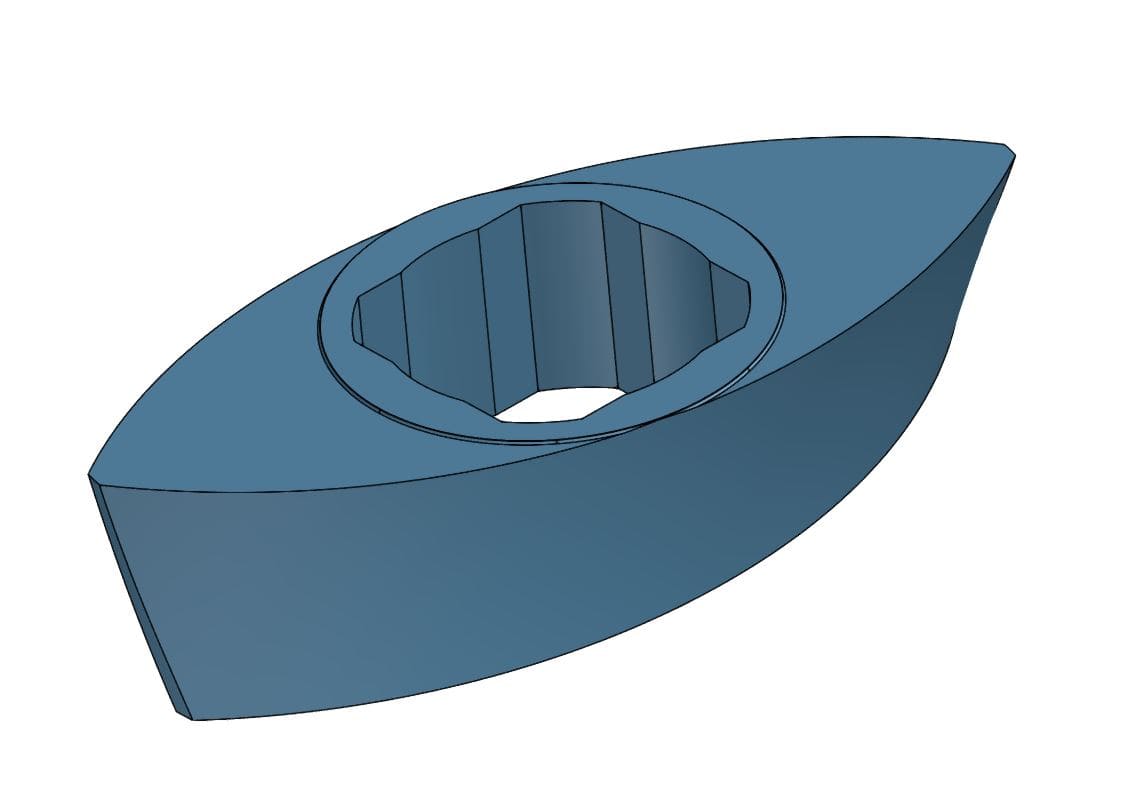

Flächenrückführung Kneter Bauteil

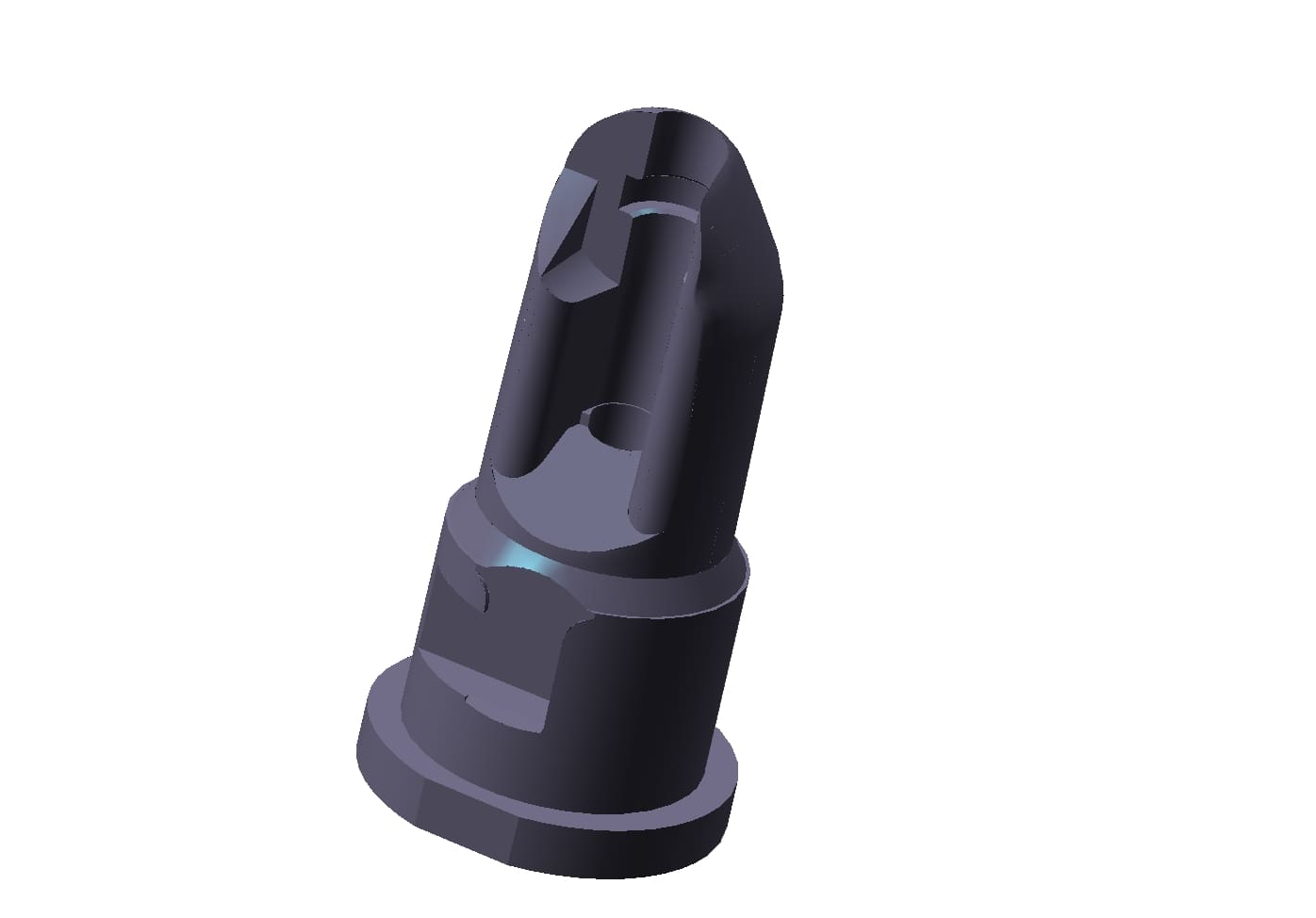

Flächenrückführung Werkzeugeinsatz
Hubschraubermodell Flächenrückführung
Netzmodell zur Flächenrückführung
Flächenrückführung Ergebnis Modell
Abweichung Flächenrückführung zum gemessenen Netz

Rufen Sie uns an

Langjährige Erfahrung im Bereich der Flächenrückführung

Im Rahmen unserer mehr als 18-jährigen Tätigkeit als 3D-Dienstleister haben wir uns eine umfassende und tiefgreifende Expertise im Bereich der Flächenrückführung erworben. Diese umfangreichen Kenntnisse konnten wir bereits für Kunden in zahlreichen Branchen zur Anwendung bringen. Dank unseres breit gefächerten Leistungsspektrums im Bereich der 3D-Dienstleistungen finden wir auch für Ihr Projekt die individuell passende Lösung.
Wir führen für Sie zudem auch Tätigkeiten im Bereich Lohnmessung, Photogrammetrie, Form- und Lagetoleranzen und Werkzeugkorrektur durch.

Gern beraten wir Sie persönlich zu Ihrem Anliegen und zu unserer hochmodernen 3D-Scan-Technik, 3D-Bauteilvermessungen, Flächenrückführungen,CAD-Konstruktionen und mehr.


Komfortable und flexible Datenverarbeitung

Bei unserer Dienstleistung im Rahmen der Flächenrückführung werden hochwertigste und stetige Flächen sowie Flächenverbunde mittels spezieller Flächenrückführungssoftware erstellt, die allerhöchste Ansprüche erfüllen. Die Dateiausgabe ist in allen branchenüblichen Ausgabeformaten möglich. Die so erzeugten Flächen werden je nach Wunsch wasserdicht exportiert. Somit können sowohl komplett neue Datensätze erstellt als auch partiell neu ermittelte Flächenrückführungsdaten in bereits vorhandene CAD-Daten eingefügt werden.

Höchste Flächenqualitäten sind jederzeit unser Anspruch. Denn nur mithilfe von Flächenübergängen ohne Überschneidungen und Lücken lässt sich die Kompatibilität unserer generierten Daten gewährleisten. So stellen wir sicher, dass unsere CAD-Daten reibungslos in unterschiedlichste Zielsysteme eingelesen und dort vom Kunden jeder gewünschten weiteren Bearbeitung unterzogen werden können.

Dank unserer langjährigen Erfahrung in der 3D-Messtechnik sind wir in der Lage, schnell und passgenau zu erfassen, welche Leistungen SIE benötigen, um Ihr Projekt voranzubringen und den Erfolg zu gewährleisten. Profitieren Sie von unserer umfassenden Erfahrung und vereinbaren Sie einen Termin mit unseren Experten!




Werkzeugkorrektur
Flächenrückführung Werkzeug Spritzguss Werkzeug
Flächenrückführung Kopfmodell
Flächenrückführung Kernkasten Gießerei
Flächenrückführung einer Flasche

BEISPIELE FÜR UNSERE EXPERTISE IN DER FLÄCHENRÜCKFÜHRUNG und 3D SCAN

  • Sitze für den Rennsport von Recaro
  • Flächenrückführung von Glasflaschen und Werkzeugen der Glasindustrie
  • Kunststoffteile Kompletter oder teilweise Flächenrückführung
  • Spritzgusswerkzeuge komplett neu aufgebaut über 3D-Scan und Flächenrückführung
  • Einbindung von geänderten Werkzeugflächen in ein bestehendes CAD-Modell
  • Flächenrückführung von Kunstobjekten
  • Flugzeugteile
  • Medizintechnik-Komponenten
  • Luft- und Raumfahrt-Bauteile
  • komplette oder teilweise Fahrzeugkarosserien
  • Carbonteile
  • Motorsportbauteile aller Art aus Kohlefaser: zum Beispiel Schweller,Hutzen und viele mehr
  • Im Anschluss an die Werkzeugänderung werden zum Beispiel nur die modifizierten Flächen über die Flächenrückführung in die ursprünglich vorhandene Flächenstruktur eingebunden.



Digimold Reverse Engineering: Ihr starker Partner in der Flächenrückführung sowie Bauteilvermessung, 3D-Scan, Prüfberichterstellung, Full-Service. Unser Team ist deutschlandweit sowie in der Schweiz und Österreich für Sie aktiv, gern führen wir die erforderlichen Messungen bei Ihnen vor Ort durch. .
